墨出し (階段編)

昨日の日曜日は墨出しに行ってきました。

RC造(鉄筋コンクリート造)の現場で平日はこの階段が作業通路のため
 他の作業員のいない日曜日に墨出しとなりました・・・

階段の段々はどうやって位置決めをするんだろうなんて
 ふつうはやっぱ考えないでしょうね~
  モルタルで仕上げる階段はこうやって墨出しをします。

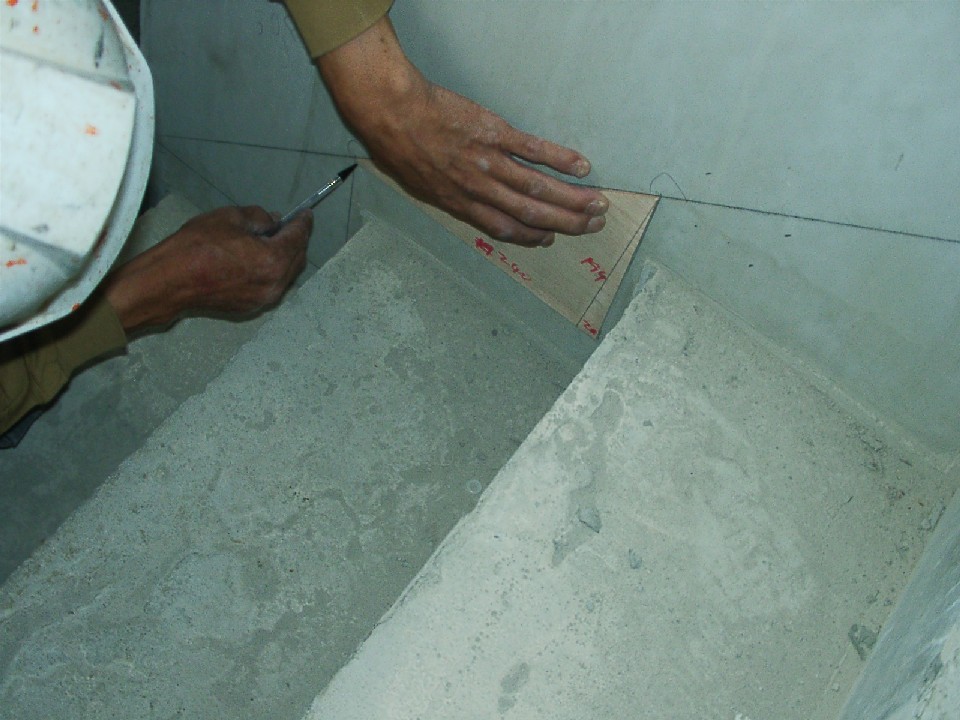

 ↑段々に沿って斜めのラインを出して割り付け、テンプレート(型板)でケガキます。
   踏み面と蹴込みが同じ寸法の階段がたくさんある
    マンションなどの基準階等ではこの方法を使います。



 ↑もう一つの方法は、階段に沿った2本の平行な斜めのラインを
   それぞれ割り付けてそれらをつないで段々を出します。


それじゃ、階段の横に壁がない場合はどうするんだ? って?
 それはササラ(段々の側面)に出しますが少々ややこしいです…


だったら~ 木造の場合はどうするの?  って?
 それはですね~ 最近の木造住宅の場合は・・・
  ちゃんと加工されて現場に届きますすので、現場で組み立てるだけ!   (^^ゞ
by takumino-prince | 2006-06-26 22:53 | 改修・他工事 | Trackback | Comments(4)
トラックバックURL : http://ohmori.exblog.jp/tb/5120979
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by xxmooncatxx at 2006-06-27 01:42
まったく考えたことなかったですが、このコンクリートの段々も、誰かが位置を決めて、仕上げのモルタルの位置もまた、きっちり決めるのですか?
建築にはまったくの素人なので、ヘンな質問だったらごめんなさい^^;
Commented by okapee at 2006-06-27 20:15 x
RC造、S造の現場は経験が有りません。積極的にやろうとも思ってないのですが。(笑)
RC造で感心するのは型枠の設置ですね〜。精度としてはどのぐらいの誤差で設置するんでしょうか。住宅の基礎をみてるとかなりの許容範囲があるのかな〜なんて思ったりします。
それでも出来上がりは図面どおりに仕上げる。左官職人の腕(苦労)にかかっているのかな?
Commented by takumino-prince at 2006-06-27 22:12
> mooncatさん
 そうなんです!位置は図面になっていますのでその原寸を現場に
 誰かが書き込みします…
 大きくても小さくても建物のパーツはすべて X・Y・Z の3次元座標で
 位置が決まっています。 誰かが位置を現場で測定してるのです~
Commented by takumino-prince at 2006-06-27 22:18
>okapeeさん
 RCの現場ではある意味気迫で仕事します…
 疲れるから、あんまりお勧めでもないのですが… (笑)
 RCの場合、左官と呼べる仕事は階段ぐらいかも知れません (汗)
